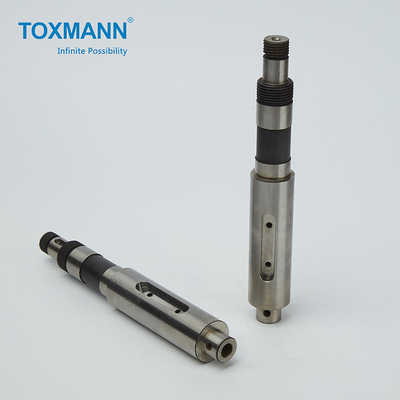

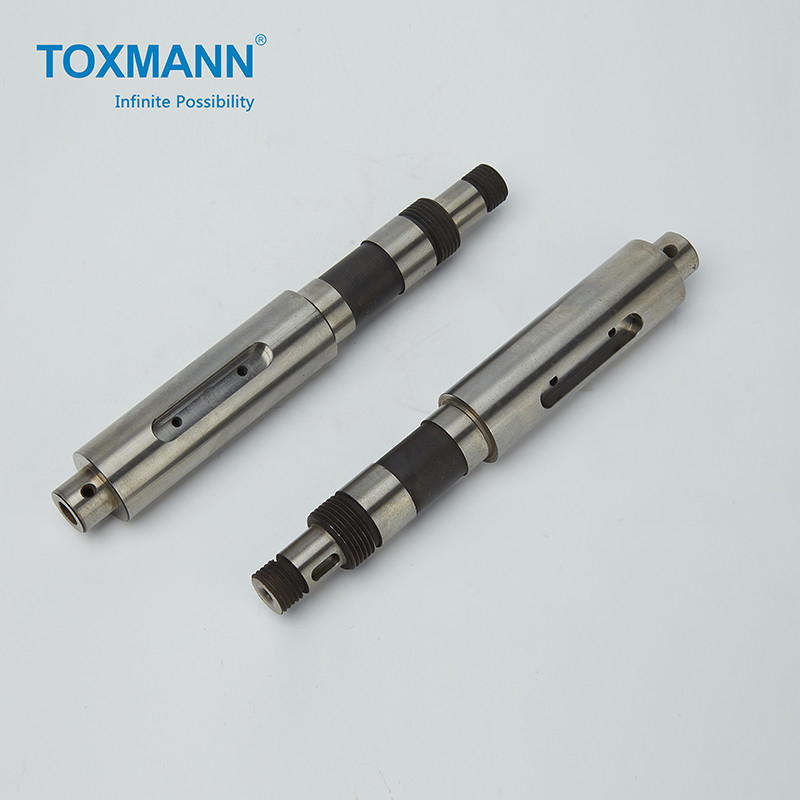

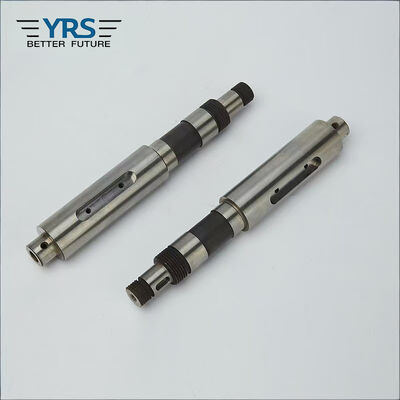

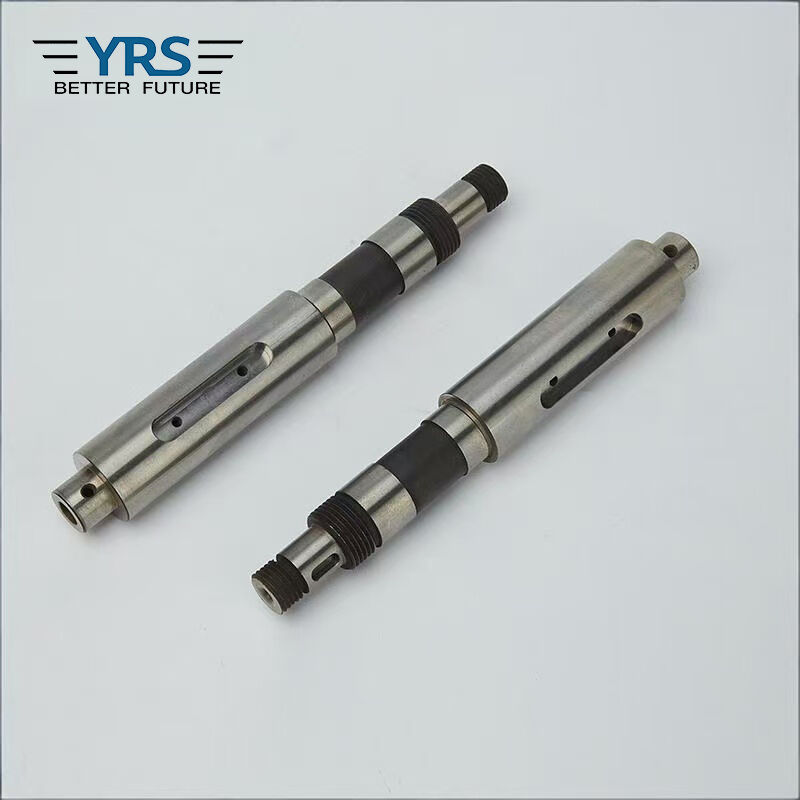

قطعات دقیق تبدیل شده چند منظوره

محور اصلی قطعات ماشینکاری قطعات تراشکاری CNC دوک دقیق

مشخصات شرکت-Toxmann.pdf

فهرست ماشین های پردازش و بازرسی.pdf

^{شفت توسط یاتاقان ها پشتیبانی می شود و بخش محوری که با یاتاقان همکاری می کند شفت نامیده می شود.میله شفت معیار مونتاژ شفت است و دقت و کیفیت سطح آنها عموماً بالاست.الزامات فنی به طور کلی با توجه به عملکرد اصلی و شرایط کاری شفت تنظیم می شود و معمولاً موارد زیر را شامل می شود:}

^{الف) زبری سطح
به طور کلی، زبری سطح قطر شفت مطابق با قسمت انتقال Ra2.5 ~ 0.63μm است و زبری سطح قطر شفت پشتیبانی که با بلبرینگ مطابقت دارد Ra0.63~0.16μm است.}

^{(ب) دقت موقعیت متقابل
الزامات دقت موقعیت قطعات شفت عمدتاً با موقعیت و عملکرد شفت در دستگاه تعیین می شود.معمولاً لازم است از الزامات هم محوری ژورنال قطعه انتقال مونتاژ به ژورنال پشتیبانی اطمینان حاصل شود، در غیر این صورت دقت انتقال قطعه انتقال (دنده و غیره) تحت تأثیر قرار می گیرد و نویز ایجاد می شود.برای شفت های دقیق معمولی، خروجی شعاعی بخش تطبیق شفت با ژورنال بلبرینگ معمولاً 0.01 ~ 0.03 میلی متر است و شفت با دقت بالا (مانند شفت اصلی) معمولاً 0.001-0.005 میلی متر است.}

^{ج) دقت هندسی
دقت هندسی قطعات شفت عمدتاً به گردی و استوانه ای ژورنال، سطح مخروط بیرونی، سوراخ مخروطی مورس و غیره اشاره دارد و معمولاً تحمل آن باید در محدوده تحمل ابعادی محدود شود.برای سطوح دایره ای داخلی و خارجی با نیاز به دقت بالا، انحراف مجاز باید روی نقشه مشخص شود.}

^{د) دقت ابعادی
برای تعیین موقعیت شفت، ژورنالی که به عنوان تکیه گاه عمل می کند معمولاً به دقت ابعادی بالایی نیاز دارد (IT5~IT7).دقت ابعادی ژورنال برای مونتاژ قطعات انتقال عموماً کم است (IT6~IT9).}

اطلاعات محصول:

^{Toxmann دارای گروهی از ماشین های تراشکاری NC و تراشکاری با دقت بالا است که از ژاپن و تایوان وارد شده است.ماشین های تراش NC ما به دلیل کیفیت پایدار و بهره وری کارآمد مورد استقبال مشتریان قرار گرفته اند.}

فیلد برنامه:

^{1.صنعت اتوماسیون}

^{2.صنعت ارتباطات}

^{3.صنایع نظامی}

^{4.صنعت مصرف}
