جزئیات محصول:
|
| نام محصول: | قطعات ماشینکاری سیم برش | مواد: | SKD61 |
|---|---|---|---|
| سختی: | HRC48~52 | تحمل: | 0.01 ± |
| زبری سطح: | Ra0.8 | کیفیت: | 100% بازرسی |
| برنامه های کاربردی: | صنعت اتوماسیون | انواع پردازش: | ماشینکاری سیم برش، تراشکاری CNC |
| برجسته: | قطعات مکانیکی دقیق Toxmann,قطعات مکانیکی دقیق SKD61,قطعات فلزی تبدیل شده ضد زنگ |
||

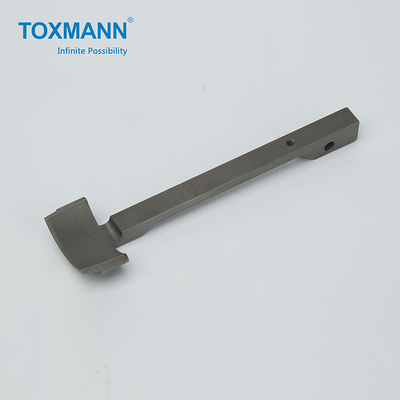

قطعات ماشینکاری سیم برش قطعات مکانیکی دقیق قطعات فلزی ترون شده
فهرست ماشین های پردازش و بازرسی.pdf
اگر فقط شی (نمونه) قطعه کار را ببینید و الزامات نقشه فنی را مشاهده نکنید، سختی قطعه کار را اشتباه متوجه خواهید شد.به عنوان مثال، نیاز به هم مرکز بودن این قطعه پس از قطعه بندی 0.02 میلی متر، ضخامت دیواره تنها 3 میلی متر است و نیاز به عملیات حرارتی دارد.قطعه کار در طول پردازش تغییر شکل می دهد و به راحتی منجر به ضایعات محصول می شود، بنابراین هر فرآیند باید خطا را کنترل کرده و خطای تجمعی را کاهش دهد.امکان تولید قطعات واجد شرایط وجود دارد.

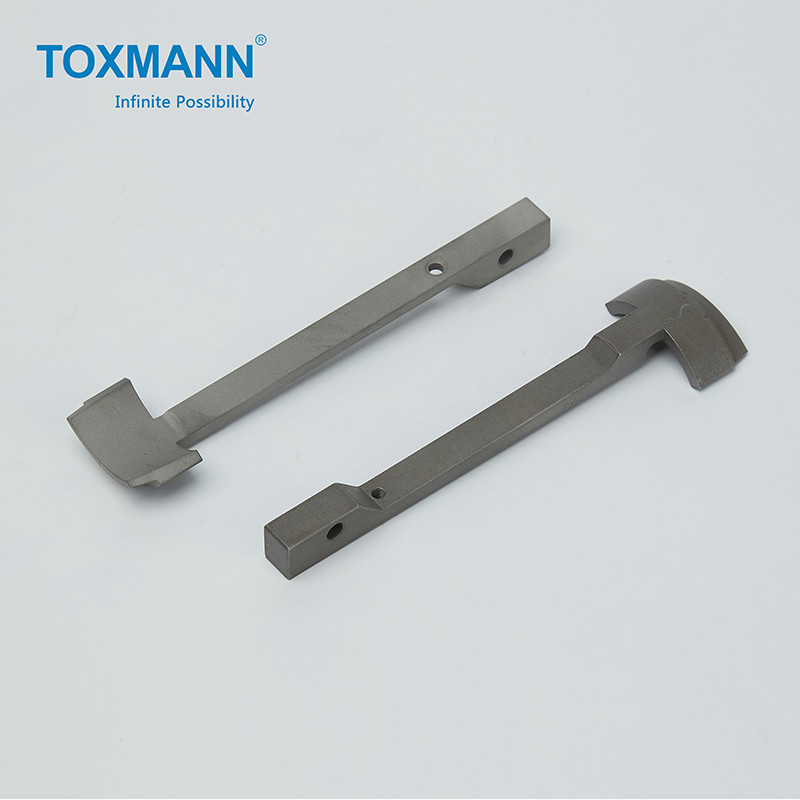

فرآیند پردازش این قطعه به شرح زیر است: تراشکاری دایره بیرونی و بخشی از ابعاد خارجی - عملیات حرارتی خلاء - پردازش قسمت بیرونی دایره ای خاص - پردازش قطعه شکل با دستگاه سیم برش کند - پردازش آن با دستگاه سیم برش برای ساخت. آن را به سه قسمت تقسیم کرد، اما فقط دو قسمت را به عنوان بخش قابل استفاده در نظر گرفت.(زیرا قطر سیم سیم مولیبدن باعث می شود که قسمت دیگر سه مورد نیاز اندازه را برآورده نکند).
Toxmann دارای قابلیت‌های برنامه‌ریزی فرآیندی است که می‌تواند تضمین کند که قطعات پیچیده و دقیق طبق منطقی‌ترین فرآیند تولید می‌شوند.در عین حال، ما تجهیزات پیچیده زیادی برای اطمینان از صحت تولید داریم در زیر قابلیت‌های EDM ما برای مرجع شما آورده شده است:
|
Toxmann EDM |
|
| برندها | SEIBU، SODICK |
| کلاس دقت | ± 0.002 میلی متر، RA0.8 |
| تعداد کل | WEDM: 22 |
| EDM: 8 | |
| امکانات | 1. دقت بالا در پردازش. |
| 2. پایان کامل سطح | |
اطلاعات محصول:
|
سازنده |
Toxmann High-Tech Co., Limited |
|
نام محصول |
قطعات ماشینکاری سیم برش |
|
استانداردهای صنعت |
DIN، JIS، AISI، GB |
|
ابزار طراحی |
UG، ProE، Auto CAD، Solidworks و غیره |
|
مواد |
SKD61 |
|
سختی |
HRC48~52 |
| زبری سطح | RA0.8 |
|
کنترل کیفیت |
سختی سنج، کولیس، ارتفاع سنج، CMM، پروژکتور، عنصر درجه دوم |
|
ماشین آلات پردازش |
دستگاه سیم برش آهسته، دستگاه جرقه آینه |
| درمان سطحی | سندبلاست یا نیتریدینگ |
|
خدمات دیگر |
ODM و OEM، مشخصات سفارشی، ارتباطات یک به یک، نمونه های رایگان |
|
مراحل سفارش دادن |
سوالات مشتری (ارائه نقشه دو بعدی یا سه بعدی) → Toxmann قیمت ها و زمان تحویل را ارائه می دهد → سفارشات منتشر شده توسط مشتری → 50٪ پیشرفته پرداخت → ترتیب تولید → پاس QC → بسته بندی و حمل و نقل پس از دریافت مانده پرداخت. |
مزایای اجزای ماشین آلات Toxmann:
1. استفاده از ماشین آلات پیشرفته برای پردازش برای برآوردن دقت.
2. ابزار بازرسی یکپارچه برای تضمین کیفیت قبل از حمل و نقل.
3. مواد اولیه و عملیات حرارتی توسط بهترین تولید کنندگان مانند ASSAB، TOKAI و غیره ارائه می شود.
4. رقابتی ترین قیمت برای هر سفارش.
فلسفه تجارت:
1. کیفیت روح یک شرکت است.
2. قیمت رقابتی مزیت ما است.
3. خدمات مشتاقانه اصل ما است.
4. نوآوری دنبال همیشگی ماست
اهداف کیفیت:
1. نرخ پذیرش نمونه به 100٪ می رسد.
2. نرخ واجد شرایط محصولات نهایی به 100٪ می رسد
3. نرخ تحویل به موقع به 100٪ می رسد
ماموریت ما:
1-تقویت مدیریت و افزایش مستمر رضایت مشتریان، سرمایه گذاران، تامین کنندگان و کارکنان.
2. افزایش ظرفیت نوآوری و کمک به توسعه پایدار.
1. بهترین کیفیت محصول و رقابتی ترین قیمت.
2. تکنسین های با تجربه در حال تولید هستند.
3. ماشین آلات پردازش بالا و ابزار بازرسی.
4. طرح های سفارشی و تولید.
5. خدمات پیش فروش و پس از فروش عالی.
Toxmann یک تولید کننده حرفه ای قطعات ماشینکاری شده و قطعات قالب است که در سال 2009 با مجموع 120 کارمند تاسیس شد.ما دو کارخانه قطعات ماشینکاری و قطعات قالب را برای رفع نیازهای صنایع مختلف و تنوع محصول به ترتیب در شنژن و دونگوان چین ایجاد کرده ایم.محصولات ما به آمریکای شمالی، اروپا، آسیای جنوب شرقی و سایر نقاط جهان صادر می شود.این در حالی است که محصولات ما در زمینه های مختلفی مانند صنعت تجهیزات اتوماسیون، صنعت قالب، صنعت خودرو، صنعت پزشکی، لوازم خانگی، صنایع نظامی، صنعت ارتباطات و صنایع آرایشی و بهداشتی و غیره دخیل هستند.
سوالات متداول:
Q1: انواع فرآیند EDM چیست؟
A: ماشینکاری تخلیه الکتریکی را می توان به سه نوع متداول تقسیم کرد، EDM غرق شده، EDM سیم و EDM حفاری سوراخ.
EDM در حال غرق شدن
سیم EDM.
حفاری سوراخ EDM.
Q2: EDM در ماشینکاری به چه معناست؟
A: ماشینکاری تخلیه الکتریکی (EDM) که به نام‌های ماشینکاری جرقه‌ای، فرسایش جرقه‌ای، غرق شدن قالب، سوزاندن سیم یا فرسایش سیم نیز شناخته می‌شود، یک فرآیند ساخت فلز است که در آن شکل دلخواه با استفاده از تخلیه‌های الکتریکی به دست می‌آید.
Q3: کدام ماده برای فرآیند EDM استفاده می شود؟
الف: الکترودهایی که عموماً در فرآیند EDM استفاده می شوند عبارتند از: مس، گرافیت، تنگستن مس، تنگستن نقره، کاربید تنگستن، برنج.
Q4: کاربرد EDM چیست؟
پاسخ: فرآیند EDM به طور گسترده توسط صنایع قالب سازی، ابزار و قالب استفاده می شود، اما در حال تبدیل شدن به یک روش متداول برای ساخت نمونه اولیه و قطعات تولیدی است، به ویژه در صنایع هوافضا، خودرو و الکترونیک که در آن مقادیر تولید نسبتاً کم است. .
Q5: مزایای EDM چیست؟
A: اشکال پیچیده ای ایجاد می کند که در غیر این صورت تولید آنها با ابزارهای برش معمولی دشوار خواهد بود.مواد بسیار سخت، چالش برانگیز و عجیب و غریب را با تحمل بسیار نزدیک برای قطعات مکانیکی با دقت بالا برش می دهد.
Q6: تفاوت بین EDM و سیم EDM چیست؟
A: EDM معمولی نمی تواند زوایای باریکتر یا الگوهای پیچیده تری تولید کند، در حالی که EDM با سیم برش قابل انجام است.فرآیند برش دقیق تر امکان برش های پیچیده تر را فراهم می کند.دستگاه سیم EDM قابلیت برش فلز با ضخامت حدود 0.004 اینچ را دارد.را
