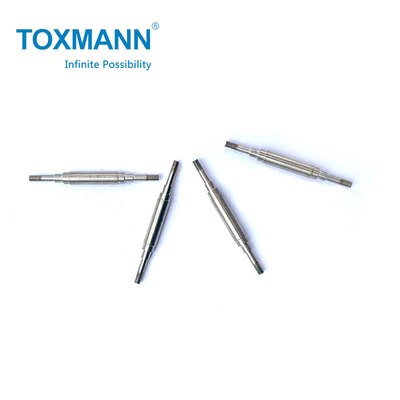

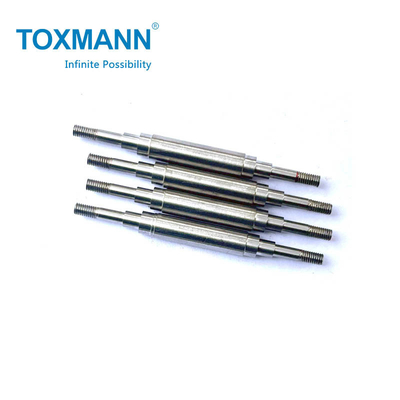

شفت 0.02 میلی متری تحمل SKD11 قطعات ماشینکاری Cnc سفارشی قطعات فلزی Cnc

شفت 0.02 میلی متری تحمل SKD11 قطعات ماشینکاری Cnc سفارشی قطعات فلزی Cnc

مشخصات شرکت-Toxmann.pdf

فهرست ماشین های پردازش و بازرسی.pdf

دستگاه سنگ زنی استوانه ای CNC با توجه به نیازهای پردازش از قبل برنامه ریزی شده است و سیستم کنترل دستورالعمل های اطلاعات عددی را برای پردازش صادر می کند.عمدتا برای سنگ زنی سطوح بیرونی استوانه ای و مخروطی استفاده می شود.

ماشین های سنگ زنی استوانه ای CNC به طور کلی دارای ویژگی های تعمیم، درجه مدولار شدن بالا، دقت بالا، استحکام بالا، راندمان بالا و سازگاری بالا هستند.

با توجه به انواع مختلف آسیاب‌های استوانه‌ای CNC، برای پردازش دسته‌ای قطعات مرتبط در صنایعی مانند خودروسازی، موتورسیکلت، کمپرسور هوا، بلبرینگ، صنایع نظامی، هوانوردی و هوافضا مناسب است.

دستگاه سنگ زنی استوانه ای CNC از تخت، میز کار، قاب چرخ سنگ زنی، قاب سر، قاب دم و سایر اجزا تشکیل شده است.

1. تخت و میز کار

تخت دارای سوراخ های گرد بزرگ و دنده های باله ای شکل است.پس از استفاده طولانی مدت، سفتی پویا و استاتیک ماشین ابزار هر دو خوب است.

میز کار به میزهای بالایی و پایینی تقسیم می شود که می توانند سطح مخروطی را آسیاب کنند.ریل های راهنمای تخت و میز کار از ریل های راهنما با روکش پلاستیکی ساخته شده اند که دارای ضریب اصطکاک کمی هستند.میز کار مستقیماً توسط موتور سروو برای حرکت دادن بال اسکرو هدایت می شود و حرکت پایدار و قابل اعتماد است.

2. قاب چرخ سنگ زنی

سرعت خطی چرخ سنگ زنی کمتر از 35 متر بر ثانیه است و راندمان سنگ زنی بالا است.بلبرینگ سر سنگ زنی یک یاتاقان فشار دینامیکی سه کاشی با زاویه بسته بندی بزرگ است و دقت چرخش بالا است.حرکت قاب چرخ سنگ زنی (جهت X) مستقیماً توسط موتور سروو و بال اسکرو هدایت می شود و حداقل وضوح 0.0005 میلی متر است.

3. قاب سر

چرخش چرخش قاب سر توسط تنظیم سرعت تبدیل فرکانس موتور برای به حرکت درآوردن قرقره هدایت می شود و صفحه چرخان می چرخد.سرعت چرخش 40-500r/min سرعت متغیر بدون پله است، به طوری که برای انطباق با سنگ زنی قطعات کار با قطرهای مختلف، مواد مختلف و نیازهای مختلف.

4. جعبه CNC و کابینت برقی

یک جعبه عملیات مستقل CNC با صفحه نمایش LCD، دکمه های عملکرد دستگاه، سوئیچ جبران باند سطح 1um، مولد پالس دستی و غیره وجود دارد.

5. ابزار اندازه گیری سطح انتهایی و ابزار اندازه گیری شعاعی

هنگامی که ماشین سنگ زنی استوانه ای CNC دارای یک ابزار اندازه گیری شعاعی است، مقدار اندازه گیری شده به طور خودکار به سیستم CNC وارد می شود و سیستم CNC سیگنالی را ارسال می کند تا سروو موتور جهت X جهت چرخش، بال اسکرو را به یک موقعیت معین هدایت کند، و اندازه قطعه کار سنگ زنی را به طور پایدار برآورده کنید.موقعیت، پراکندگی اندازه قطعه کار دسته ای سنگ زنی کمتر از 0.003 میلی متر است.

اطلاعات محصول:

^{در سال های اخیر، ما بسیاری از ماشین آلات پردازش و ابزار بازرسی را با دقت بالا معرفی کرده ایم.مانند:}

^{ماشین آلات پردازش:مراکز ماشینکاری، ماشین‌های تراش NC، ماشین‌های سیم برش و ماشین‌های جرقه آینه، ماشین‌های سنگ‌زنی نوری و آسیاب‌های NC.}

^{ابزار بازرسی:دستگاه های اندازه گیری مختصات، عناصر درجه دوم، پروژکتورها و ارتفاع سنج ها، سختی سنج راکول.}

^{دستگاه های ما مطابق با بالاترین استانداردهای بین المللی مجهز شده اند.تجهیزات پردازش و بازرسی کامل به علاوه بهترین کیفیت ذهن تضمین ما برای کیفیت عالی و خدمات برای مشتریان است.}

کارگاه تراش CNC Toxmann Two:

مزایای قطعات چرخان CNC Toxmann:

^{1. استفاده از ماشین آلات پیشرفته برای پردازش برای برآوردن دقت.}

^{2. ابزار بازرسی یکپارچه برای تضمین کیفیت قبل از حمل و نقل.}

^{3. مواد اولیه و عملیات حرارتی توسط بهترین تولید کنندگان مانند ASSAB، TOKAI و غیره ارائه می شود.}

^{4. رقابتی ترین قیمت برای هر سفارش.}

خدمات ما:

^{1.ارسال با گزارش مواد و گزارش عملیات حرارتی}

^{2.ارسال با گزارش QC}

^{3.هر زمان خوش آمدید از کارخانه ما بازدید کنید}

^{4.نمونه رایگان است، بدون MOQ}
